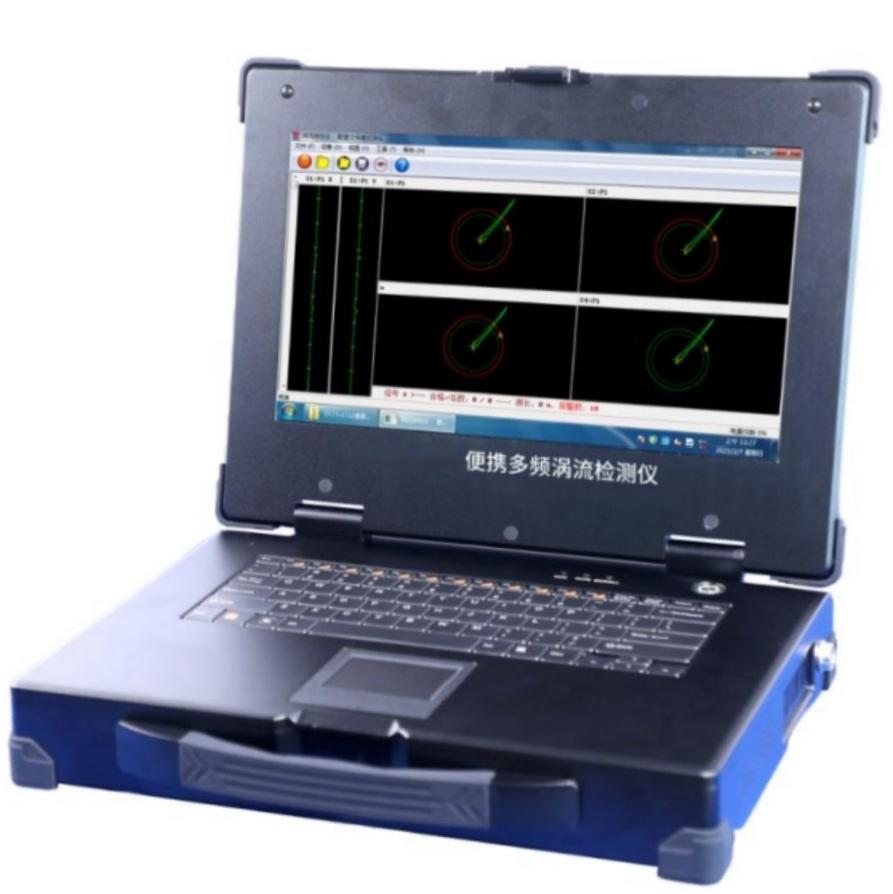

SCET350F智能全數字式多頻渦流檢測儀是新一代渦流無損檢測設備，它采用了最先進的數字電子技術、多頻渦流技術及微處理機技術，能實時有效地檢測鐵磁性和非鐵磁性金屬管道的內、外壁缺陷。TS-555 既是一套完整的渦流檢測系統，也可與常規的超聲、視覺、低頻電磁、漏磁等檢測系統融為一體成為高性能、多用途、智能化的綜合性無損檢測新型設備。
由于具備了四個相對獨立的測試通道，可同時獲得二個絕對、二個差動的渦流信號。儀器可通過軟開關切換成兩臺單頻渦流檢測儀，同時連接兩只探頭進檢測。具有10Hz至10MHz的大通帶可變頻率范圍，儀器對渦流檢測的弱信號具有極高的放大倍數與極強的抗干擾能力。在管道檢測中采用內通過式探頭，一次通過管道便可測出壁內、外表面的裂紋、凹坑、腐蝕、減薄及管壁材料的內部缺陷，并且其由計算機控制下的自動檢測、數字顯示、靈敏度高、性能穩定等優點。因此， SCET350F 特別適用于核能、電力、石化、航天、航空等部門在役銅、鈦、鋁、鋯等各種熱交換管道、金屬零部件的探傷和壁厚測量以及各種鐵磁性管道的探傷、分析和評價。例如：鍋爐管、熱交換器管束、地下管線和鑄鐵管道等的役前和在役檢測。
應用案例：
技術參數
外觀尺寸
長×寬×厚：380mm×280mm×71mm
顯示器：14.0英寸
重 量：4.50Kg (含電池)
接 口 ：BNC
鋰電池：12V 14AH
電源：110V/60hz 220V/50hz
工作溫度： -20°~ 50°C
系統參數
操作系統： Windows
操作語言：中文
檢測參數
頻率： 2 個
信道：4個
頻率范圍： 10Hz～10MHz
可調增益：0～90dB, 每檔0.5dB
相位旋轉：0-359°步進1°
YX 增益比：0.1-10
一個混頻單元(自動混頻)
探頭激勵幅度：1～8等級
硬件報警輸出：1個
硬件報警輸出信號：三極管OC門輸出
相位、幅度測量：自動手動
實時四蹤渦流信號記憶
缺陷幅度、深度-相位曲線顯示
獨創的非等幅相位幅度報警
自動設計二維高斯分布橢圓分選域
C 掃描及A 掃描顯示
多種帶狀阻抗平面圖可選
數字信號
數字濾波：高通頻率(0Hz~2000Hz) 、 低通頻率(0Hz～10000Hz)
濾波點數：0 -100
寬 帶 ： 1 0Hz~10MHz
AD 速率：12bit 80M
自動平衡：數字式電子平衡
報警設置
硬件實時采樣：10位AD 轉換器，采樣速度160MHz, 波形高度保真
報警窗：扇形、方形
數據參數保存
檢測參數保存、刪除、編輯：10000組以上
